DIAGRAMMES DE POSE PIERRES RECONSTITUÉES

Efficacité et beauté tout ce que la technologie peut offrir de mieux. Combinant les avantages d’un système d’isolation thermique, et la beauté d’un revêtement en pierre reconstituée qui répond à tous les goûts et besoins.

DIAGRAMMES DE POSE

SCHÉMA DE POSE MURALE

1 –   Support de structure
2 –   étanchéité contre terre
3 –   étanchéité mortier mélange StoFlexyl-ciment
4 –   panneau isolant XPS pour socle
5 –   Mortier de collage StoLevell Uni et/ou similaire
6 –   isolant Panneau polystyrène
7 –   mortier imperméabilisant mélange StoFlexyl-ciment
8 –   membrane de protection Platon
9 –   périmètre Drainage
10 – protection de vidange en TNT
11 – grilles d’aération
12 – mortier ORFLEX 1ère couche
13 – maille de renfort armature en fibre de verre
14 – colle de lissage ORFLEX
15 – chevilles pour ancrage mécanique avec clous acier
16 – mortier de collage ORFLEX
17 – parement en pierre reconstituée

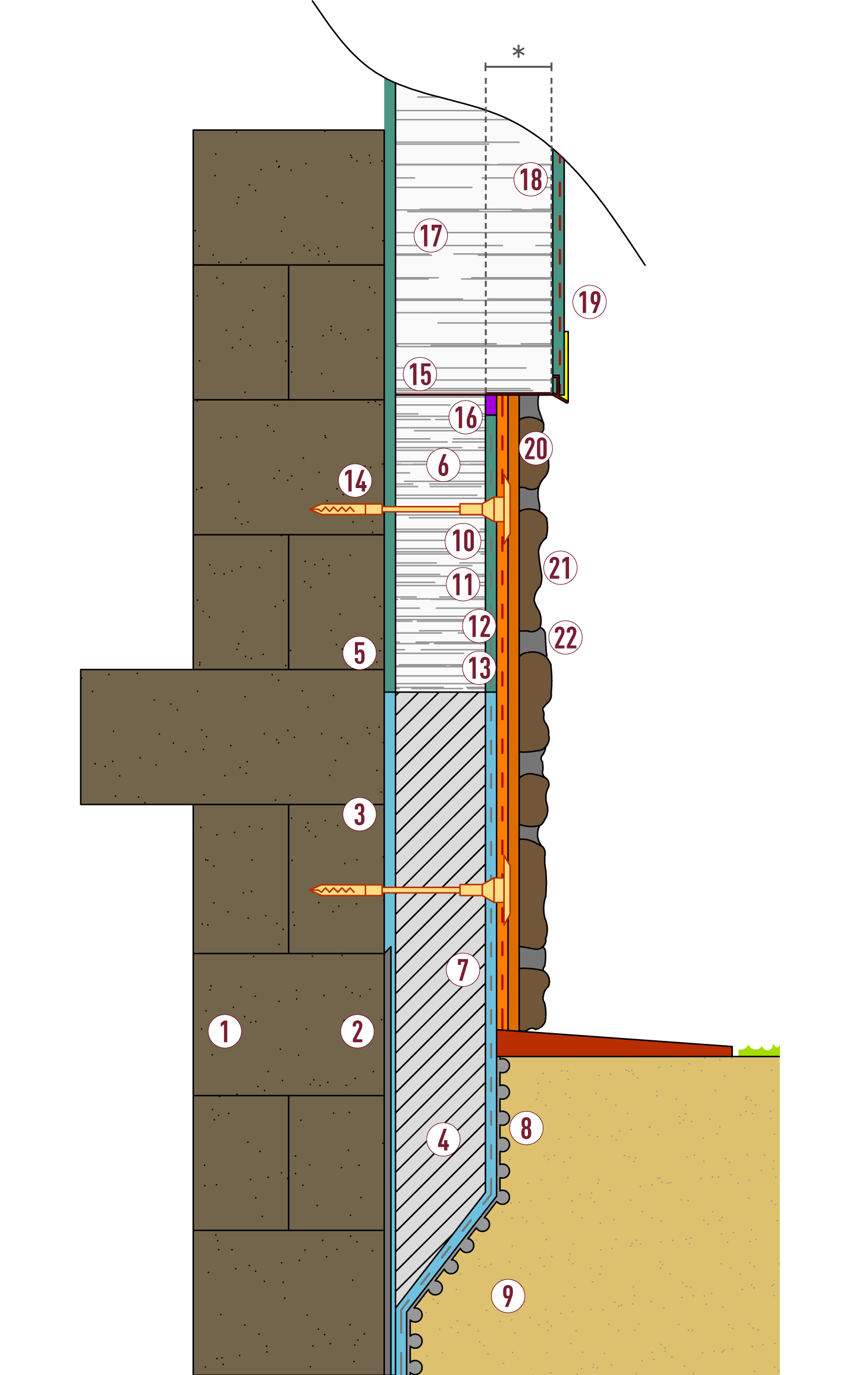

SCHÉMA DE POSE PARTIEL

1 –   Support de structure
2 –   étanchéité contre terre
3 –   étanchéité mortier mélange StoFlexyl-ciment
4 –   panneau isolant XPS pour socle
5 –   Mortier de collage StoLevell Uni et/ou similaire
6 –   isolant Panneau polystyrène
7 –   mortier imperméabilisant mélange StoFlexyl-ciment
8 –   membrane de protection Platon
9 –   périmètre Drainage
10 – protection de vidange en TNT
11 – grilles d’aération
12 – mortier ORFLEX 1ère couche
13 – maille de renfort armature en fibre de verre
14 – colle de lissage ORFLEX
15 – chevilles pour ancrage mécanique avec clous acier
16 – profil de départ avec goutte à goutte
17 – Ruban d’étanchéité
18 – Panneau thermo-isolant
19 – mortier ORFLEX 1ère couche 1ère avec marouflage du treillis d’armature en fibre de verre
20 – mortier ORFLEX de fermeture de la trame armée
21 – mortier de collage ORFLEX
22 – parement en pierre reconstituée

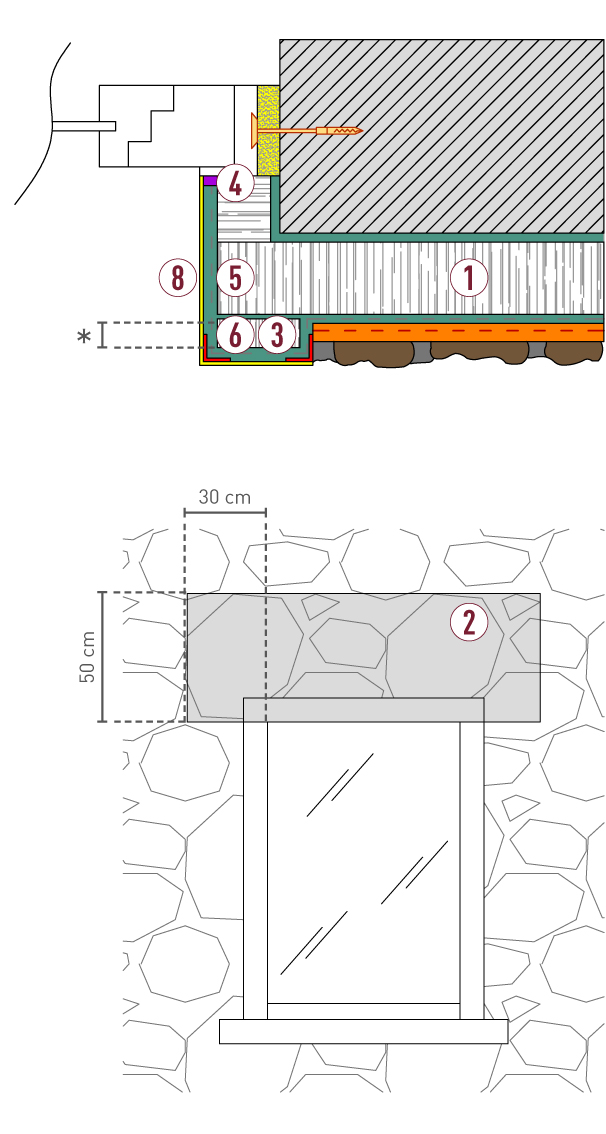

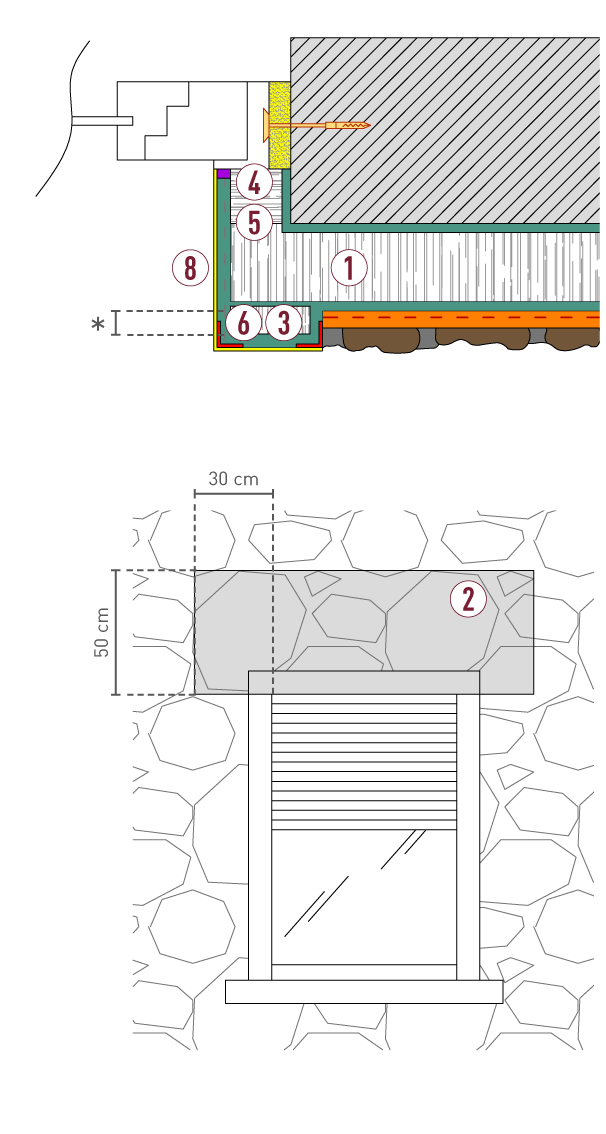

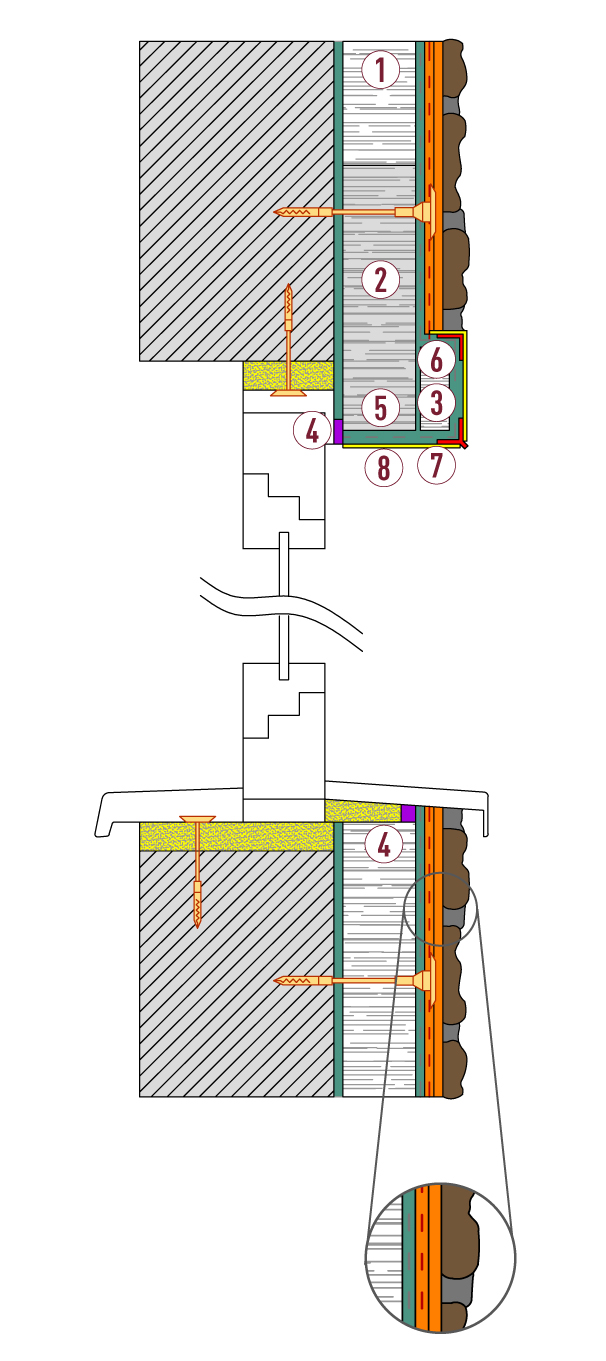

CONTOUR DE FENÊTRE AVEC CADRE RASÉ ET COLORÉ

1 –  panneau thermo-isolant
2 –  panneau ignifuge (laine de verre) pour la protection incendie
3 –  cadre supplémentaire en matériau isolant renforcé et rasé
4 –  bande d’étanchéité
5 –  mortier ORFLEX 1ère couche 1ère avec marouflage du treillis en fibre de verre
6 –  profilé d’angle
7 –  profil casse goutte
8 –  revêtement de finition

L’épaisseur du panneau à épaisseur accrue doit être défini dans fonction du modèle de pierre choisi.

Pierre reconstituée ORSOL jointoyée avec mortier joint ORSOL
Mortier ORFLEX de collage
Mortier lissant ORFLEX
Mortier ORFLEX 1ère couche 1ère avec marouflage du treillis d’armature en fibre de verre

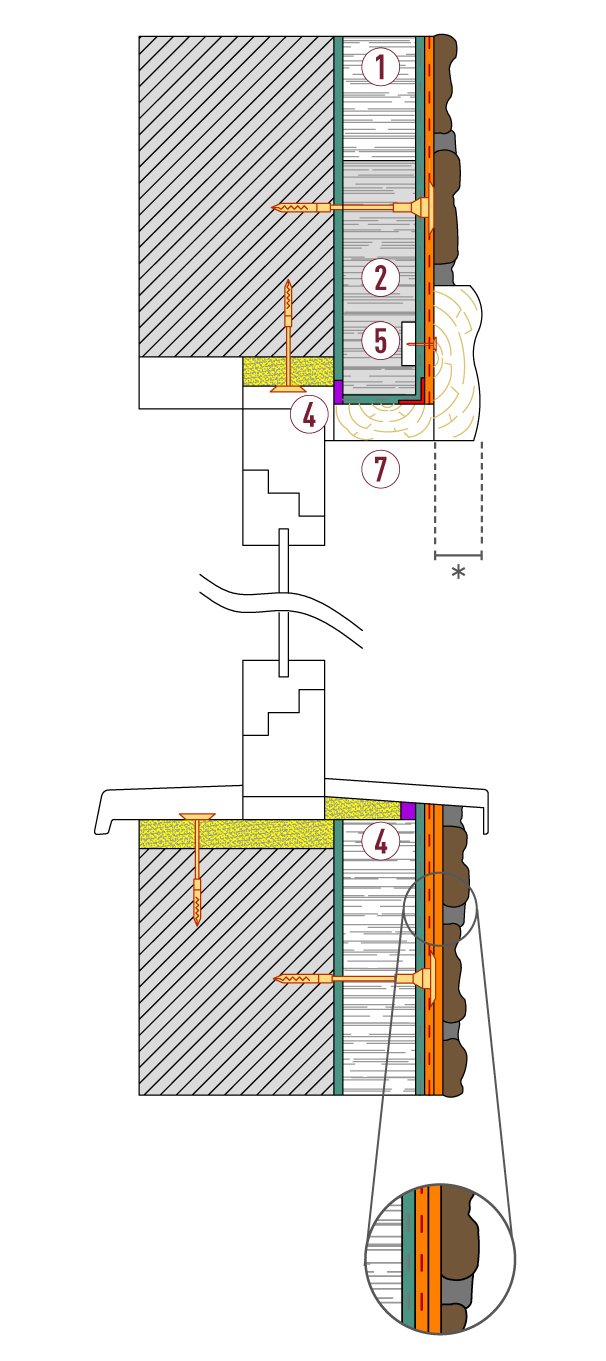

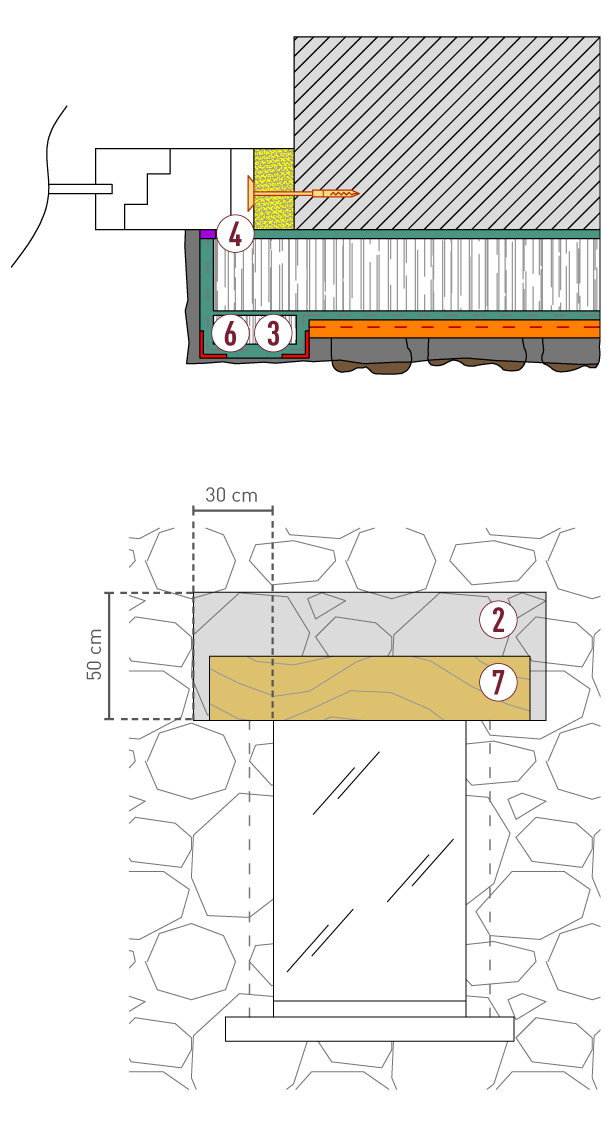

CONTOUR DE FENÊTRE AVEC PIERRE ENCASTRÉ ET ARCHITRAVE EN BOIS

1 – panneau thermo-isolant
2 – panneau ignifuge (laine de verre) pour la protection incendie
3 – cadre supplémentaire en matériau isolant renforcé et rasé
4 – bande d’étanchéité
5 – élément de montage
6 – profil d’angle
7 – section de poutre en bois

L’épaisseur du panneau à épaisseur accrue doit être défini dans fonction du modèle de pierre choisi.

Pierre reconstituée ORSOL jointoyée avec mortier joint ORSOL
Mortier ORFLEX de collage
Mortier lissant ORFLEX
Mortier ORFLEX 1ère couche 1ère avec marouflage du treillis d’armature en fibre de verre

CONTOUR DE FENÊTRE AVEC REVÊTEMENT EN PIERRE DE L’INTRADOS

1 – panneau thermo-isolant
2 – panneau ignifuge (laine de verre) pour la protection incendie
3 – cadre supplémentaire en matériau isolant renforcé et rasé
4 – bande d’étanchéité RÖFIX



Pierre reconstituée ORSOL jointoyée avec mortier joint ORSOL
Mortier ORFLEX de collage
Mortier lissant ORFLEX
Mortier ORFLEX 1ère couche 1ère avec marouflage du treillis d’armature en fibre de verre
